Ecochillers en la
Industria Plástica

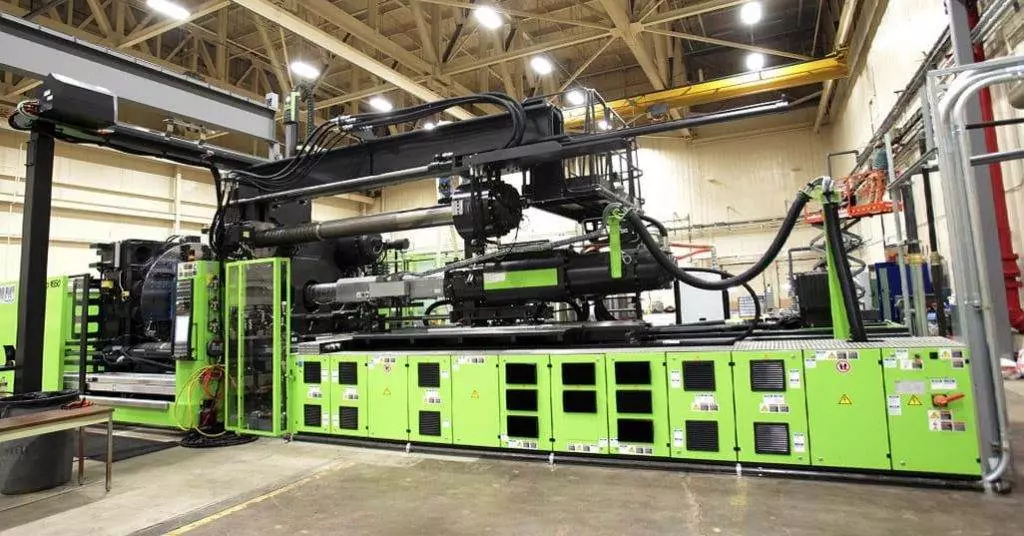

Ecochillers® tiene experiencia demostrada en la industria del plástico, lo que garantiza los diseños más eficientes. Nuestros enfriadores se instalan para enfriar plástico inyectado, extruido o soplado. El equipo utilizado para crear un molde de plástico también puede requerir refrigeración permitiendo que la máquina funcione de forma más eficiente.
Esto ayudará a que la máquina funcione de forma más eficiente y contribuirá a prolongar su vida útil.
Póngase en contacto con nosotros si necesita ayuda para seleccionar un enfriador en función de sus necesidades de enfriamiento de plásticos, enfriamiento de moldes, enfriadores para moldeo por inyección, equipos de enfriamiento de procesos, moldeo por inyección de plásticos, etc.
¿Qué es un enfriador de plastico?
Un enfriador de plásticos es una unidad refrigerada que enfría agua para enfriar plásticos Moldeo, extrusión, soplado a lo largo del proceso de fabricación. se recomienda un sistema de circuito cerrado, por lo que los residuos del plástico no pueden mezclarse con el agua de proceso.
Calculo de capacidad
Chiller para inyección de plástico
La selección del chiller se obtiene en base a las siguientes tablas, la selección ideal es en base a la capacidad de cierre de la maquina Tabla 1, las tablas 2 y 3 son complementarias en base a los kilos de producto o a los hp del inyector.
En base a la Tabla 1, si maneja 3 inyectoras de 150 a 200 ton, el chiller recomendado seria de 15 toneladas si solo se enfria el Molde, si se desea enfriar el Molde y el Aceite 20 toneladas.
Tablas para cáLculo y selección de Chillers en máquinas de inyección
Cálculo de Chiller para inyección de plástico en base a las toneladas de inyección de la máquin a o fuerza de cierre.
Ejemplo: 3,024 K Cal = 1 tonelada de refrigeración.
Enfriando molde y aceite
1 máquina de 150 ton: 16,000
2 máquinas de 200 ton : 40,000
Total k cal/hr: 56,000
En toneladas = 56,000 / 3024
Capacidad del chiller = 18.51
Tablas de Selección
| Toneladas de Cierre | Gramos por hora | Total Kilocalorias | Kilocalorias Molde | Kilo Caloría |
|---|---|---|---|---|
| Enfriando Aceite y Molde | Enfriando solo el Aceite | Enfriando solo el Molde | ||
| 20 | 40 | 3,000 | 750 | 2,250 |
| 30 | 70 | 4,000 | 1,000 | 3,000 |
| 50 | 110 | 6,000 | 1,500 | 4,500 |
| 65 | 150 | 8,000 | 2,500 | 5,500 |
| 70 | 170 | 9,000 | 2,700 | 6,300 |
| 80 | 210 | 10,000 | 3,000 | 7,000 |
| 85 | 220 | 10,500 | 3,150 | 7,350 |
| 100 | 250 | 12,000 | 3,600 | 8,400 |
| 135 | 400 | 15,000 | 6,000 | 9,000 |
| 150 | 500 | 16,000 | 6,400 | 9,600 |
| 175 | 600 | 17,000 | 6,800 | 10,200 |
| 190 | 700 | 18,000 | 7,200 | 10,800 |
| 200 | 750 | 20,000 | 8,000 | 12,000 |
| 250 | 900 | 23,000 | 8,200 | 13,800 |
| 270 | 950 | 24,000 | 9,600 | 14,400 |
| 300 | 1,100 | 30,000 | 13,500 | 16,500 |
| 350 | 1,400 | 33,000 | 14,850 | 18,150 |
| 400 | 1,700 | 36,000 | 16,200 | 19,800 |
| 450 | 2,100 | 40,000 | 19,000 | 21,000 |
| 500 | 2,500 | 44,000 | 22,000 | 22,000 |
| 550 | 2,750 | 50,000 | 25,000 | 25,000 |
| 600 | 3,000 | 56,000 | 28,000 | 28,000 |
| 650 | 3,400 | 62,000 | 31,000 | 31,000 |
| 750 | 4,000 | 72,000 | 36,000 | 36,000 |
| 850 | 4,750 | 84,000 | 42,000 | 42,000 |
| 900 |
| FUERZA DE CIERRE | K.Cal/h | K.Cal/h | K.Cal/h | |
|---|---|---|---|---|
| TON. | GRAM. | TOTALES | MOLDE | ACEITE |
| 20 | 40 | 3,000 | 750 | 2,250 |
| 30 | 70 | 4,000 | 1,000 | 3,000 |
| 50 | 110 | 6,000 | 1,500 | 4,500 |
| 65 | 150 | 8,000 | 2,500 | 5,500 |
| 70 | 170 | 9,000 | 2,700 | 6,300 |
| 80 | 210 | 10,000 | 3,000 | 7,000 |
| 85 | 220 | 10,500 | 3,150 | 7,350 |
| 100 | 250 | 12,000 | 3,600 | 8,400 |
| 135 | 400 | 15,000 | 6,000 | 9,000 |
| 150 | 500 | 16,000 | 6,400 | 9,600 |
| 175 | 600 | 17,000 | 6,800 | 10,200 |
| 190 | 700 | 18,000 | 7,200 | 10,800 |
| 200 | 750 | 20,000 | 8,000 | 12,000 |
| 250 | 900 | 23,000 | 8,200 | 13,800 |
| 270 | 950 | 24,000 | 9,600 | 14,400 |
| 300 | 1,100 | 30,000 | 13,500 | 16,500 |
| 350 | 1,400 | 33,000 | 14,850 | 18,150 |
| 400 | 1,700 | 36,000 | 16,200 | 19,800 |
| 450 | 2,100 | 40,000 | 19,000 | 21,000 |
| 500 | 2,500 | 44,000 | 22,000 | 22,000 |
| 550 | 2,750 | 50,000 | 25,000 | 25,000 |
| 600 | 3,000 | 56,000 | 28,000 | 28,000 |
| 650 | 3,400 | 62,000 | 31,000 | 31,000 |
| 750 | 4,000 | 72,000 | 36,000 | 36,000 |
| 850 | 4,750 | 84,000 | 42,000 | 42,000 |
| 900 | 5,000 | 90,000 | 45,000 | 45,000 |
| 1,000 | 8,000 | 110,000 | 55,000 | 55,000 |
| 1,400 | 12,000 | 140,000 | 70,000 | 70,000 |
| 1,800 | 17,000 | 180,000 | 90,000 | 90,000 |
| 2,000 | 21,000 | 200,000 | 100,000 | 100,000 |
| 2,300 | 28,000 | 240,000 | 120,000 | 120,000 |
| C) | CONOCIENDO LOS KILOS DEL PROCESO | ||
| EL CLIENTE DEBE INTRUDUCIR | |||
| LOS KILOGRAMOS DE PRODUCTO | |||
| LA TEMPERATURA DE ENTRADA | |||
| LA TEMPERATURA DE SALIDA O DESEADA DEL PRODUCTO | |||
| Carga Térmica por maquina | |||
| Kilogramos por hora: | 54.00 | ||
| T1 | Temperatura de entrada: | 12.00 | oC |
| T2 | Temperatura de salida: | 7.00 | oC |
| DT | Diferencial de temperatura: | 5.00 | oC |
| CP | calor especifico del producto: | 1.00 | |
| Qt | Carga Termica por Hora | ||
| Qt = Peso de Producto x DT (diferencial temperatura) x cp | |||
| Considerando 3024 calorías por tonelada de refrigeración | |||
| Qt = FLUJO lts. X 5.5 oC | |||
| 3024 cal | |||
| Qt= | 0.09 | tr del proceso |
| COMO SELECCIONAR UN CHILLER | |||
| SISTEMA MÉTRICO | |||
| Introduzca Dimensiones | |||
| L | Largo | 23.50 | mts |
| A | Ancho | 19.00 | mts |
| M2 | Metros Cuadrados | 446.50 | |
| Carga Térmica por Hora | |||
| Considerando 3024 calorías por tonelada de refrigeración | |||
| Qt = Metros Cuadrados | |||
| 20 m2 x ton aire acondicionado | |||
| Qt= | 37.21 | tr del proceso | |
| 1 tonelada = 3024 kilo calorías o frigorías | 112,518.00 | kilo calorías | |
| 1 tonelada = 12,000 btu | 446,500.00 | BTU | |
| 1 tonelada = 3.517 kw | 130.86 | KiloWats caloríficos | |
| 1 kilowatio hora (kW.h) = 860 kilocalorías (kcal) | |||
| COMO SELECCIONAR UN CHILLER | |||
| SISTEMA MÉTRICO | |||
| Introduzca Dimensiones | |||
| L | Largo | 23.50 | mts |
| A | Ancho | 19.00 | mts |
| H | Alto | 4.50 | mts |
| M3 | Metros Cúbicos | 2,009.25 | |
| Carga Térmica por Hora | |||
| Considerando 3024 calorias por tonelada de refrigeración | |||
| Qt = Metros Cúbicos _____________________________________ 60 m3 x ton aire acondicionado | |||
| Qt= | 33.49 | tr del proceso | |
| 1 tonelada = 3024 kilo calorías o frigorías | 101,266.20 | kilo calorías | |
| 1 tonelada = 12,000 btu | 401,850.00 | BTU | |
| 1 tonelada = 3.517 kw | 117.78 | KiloWats caloríficos | |
| 1 kiloWatio hora (kW.h) = 860 kilocalorías (kcal) | |||
